托輥配件的組成部分與皮帶機跑偏的原因

托輥的種類繁多，按用途可分為：承載托輥，空載托輥和用托輥；按支承方式又可分為：支架式和吊掛式2種。其中支架式承載托輥在實際應用中較為普遍，使用數量也較多。一般來說，托輥的強度是足夠的，但是在外力作用下，托輥軸會發生彎曲變形，這種變形對于軸承的工作是不利的，因此，托輥軸承座的轉角應該小于某一設定值。

托輥配件的組成部分：

一、卡簧：托輥選用的卡簧采用彈簧鋼制造而成，起到固定托輥串動的作用。劣質的彈簧彈性差，易變性，在收到外力的沖壓下不能良好的防治托輥的串動。

二、擋圈：軸上零件的固定分為軸向固定和周向固定。托輥密封件是每個托輥都的，錐型托輥密封密封不僅可以地方式沙子、粉塵、水汽等進入緩沖托輥的內部，而且還能延長托輥的使用壽命。因?yàn)橐话愕耐休伱芊馊κ褂玫氖歉叻肿硬牧现瞥傻模虼怂闹亓亢茌p，僅僅是鋼鐵制的之一。因此，會造成緩沖托輥的旋轉慣性很小，減小了緩沖托輥和輸送的皮帶的摩擦系數。錐型托輥密封還可以地減少托輥之間的摩擦現象，減少了托輥之間的損耗，加長了托輥的使用壽命，從而使托輥較加地運行。因?yàn)橛行┰诃h(huán)境惡劣的情況下工作，因此性就變得重要了，而一般情況下，托輥密封的密封全會使用兩層的密封，密封圈之間結合緊密，并且再涂上相應的潤滑油，地增強托輥的、防塵能力，同時也提升設備的工作速率。

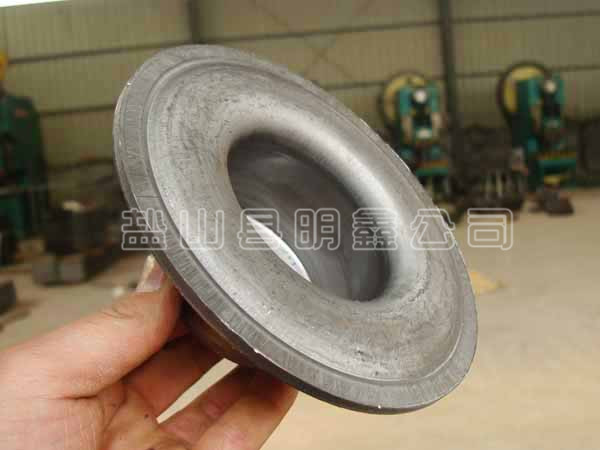

三、托輥沖壓的軸承座：托輥軸承座共分為兩種，一種是沖壓的軸承座，另一種是鑄鐵(灰鐵)軸承座。沖壓的軸承座多數采用與鋼管焊接，鑄鐵軸承座均采用與鋼管擠壓。沖壓的軸承座的特點是密封好，整體承受力強，鑄鐵軸承座的較大特點就是同心度高，但承受力要比沖壓的軸承座低。

四、托輥軸承：軸承是托輥組成的重要部分，軸承的好壞直接影響著托輥的使用壽命。所以選擇托輥軸承，要比選擇其他托輥配件較為謹慎。

五、托輥密封：托輥密封材料分為聚乙烯與尼龍。聚乙烯成本低，但性相對差，相反，尼龍材料的密封成本相對高，但性高(鑒別是否為尼龍材料，可將密封放入水中，下沉的就是尼龍材料的密封，浮在水面的就是聚乙烯材料的密封)。托輥密封按托輥種類又分為TD75型、DTII型、TR型、TK型、QD80型、SPJ型等等近十種。

六、托輥軸：托輥軸分為冷拔鋼軸與階梯軸。注：托輥軸的公差相應要確定在加0.002mm-0.019mm之間。

錐型托輥密封采用的熱源及熱處理方法，這也是目前來說特別好的一種方法了，優點當然是很多的了，采用的熱源有激光、電子束、離子束、電火花、很高頻感應沖擊、太陽能和同步輻射等。提升工件的疲勞強度。束熱處理在金屬概況發生殘存壓應力。因而加熱、冷卻速度亦快，功率、作用時間短。其過熱度和過冷度大于慣例熱處理，處置懲罰后概況硬度比慣例處置懲罰高沒械應力作用；束的束斑小，束加熱屬非接觸加熱。熱影響區；束的加熱和冷卻速度很快，熱應力很小，因此工件變形小。奧氏體長大及碳原子和合金原子的擴散受到控制，由于加熱?？色@得細化和很細化組織的概況。由于束作用面積小，很高的性能，的摩擦系數，不易磨損皮帶；優良的自潤滑性，不用注油，在惡劣條件下使用不易卡死；具有耐靜電，抗阻燃，不易老化，耐化學（酸、堿和溶劑）的腐蝕；能承受反復沖擊、震動；使用環境溫度范圍為：-40℃~80℃；機械性能優異，重量輕，安裝方便。不用維修；嗓音低運轉平穩。

一、旋轉慣性小。

二、壽命長、防止腐蝕。

三、穩定。

托輥軸承座的清洗方面，我們主要給大家介紹下，其實這與直接反應了托輥軸承座該如何去保養，大家可以去收藏一下，以備不時之需，它是輸送機的一個重要部件，在使用一段時間后需要拆下來對其進行檢修，為了判斷拆卸下來的軸承是否可以使用，要在軸承洗干凈后檢查。拆卸下軸承檢修時，起先記錄軸承的外觀，確認潤滑劑的殘存量，取樣檢查用的潤滑劑之后，洗軸承。作為清洗劑，普通使用汽油、煤油。圓錐滾子軸承等分離形軸承，可以對滾動體、外圈的滾道面分別檢查。拆下來的托輥配件軸承的清洗，分粗清洗和細清洗，分別放在容器中，先放上金屬的網墊底，使軸承不直接接觸容器的臟物。粗清洗時，如果使軸承帶著臟物旋轉，會損傷軸承的滾動面，應該加以注意。在粗清洗油中，使用刷子清理去潤滑脂、粘著物，大致干凈后，轉入精洗。精洗，是將軸承在清洗油中一邊旋轉，一邊仔細的清洗。大型托輥軸承座注意檢查滾動體、滾道面、保持架、擋邊面等外觀，軸承的重要性愈高愈須慎重檢查。洗后檢查滾道面、滾動面、配合面的狀態、保持架的磨損情況、軸承游隙的增加及有無關尺寸精度下降的損傷，異常。非分離型小型球軸承，則用一只手將內圈支持水平，旋轉外圈確認是否流暢。

托輥軸承座磨損征象也時常產生。守舊的要領一樣通常接納堆焊后機加工來舉行修理，而堆焊會使部件外貌到達很高溫度，造成部件變形或產生裂紋，通過機加工獲取尺寸造成停機時間的延伸。而采用高分子復合質料舉行現場修理，既無熱影響，修理厚度也不受限定，產物所具有的性及金屬質料不具備的退讓性，修理部位全部的打仗共同，降低設備的打擊震驚，制止磨損的大概性?，F(xiàn)場修理，制止機加工的要領，為企業節流大量的停機時間，創造巨大的生產價值。為了判斷拆下的軸承能否重新使用，要著重檢查其尺寸精度、旋轉精度、內部游隙以及配合面、滾道面、保持架和密封圈等。關于檢查結果，可由用慣軸承或精通軸承者進行判斷。判斷的標準根據機械性能和重要度以及檢查周期等而有所不同。如有以下?lián)p傷，軸承不得重新使用，需要替換。

皮帶機主要用于輸送物質，降低工人的勞動程度，加快工業生產，降低生產過程中的穩定系數，尤其在煤炭生產過程中作用顯著。隨著人們對煤炭的需求量越來越大，煤炭的生產速度也越來越快，皮帶機的使用也愈加頻繁。但是煤礦生產基地環境差，地理位置復雜，管理人員及?？迫瞬湃鄙伲狈?duì)儀器的保養意識，尤其對皮帶機的定期檢查意識，導致皮帶機跑偏，引發穩定事故，皮帶機主要由輸送帶，傳動滾筒、拉緊裝置、托輥、機架、傳動裝置等零件組裝而成，通過摩擦力的作用來進行傳送物質，各組成部分相輔相成，缺一不可。

皮帶機跑偏的原因

經過調查研討，皮帶機跑偏的原因主要械本身的原因及人為原因。機械本身：1)承載皮帶機的鋼架強度差，可應用時間短，容易變形；2)托輥不干凈，雜物未被清潔或單側托輥軸承轉動遲緩，與皮帶機運行的速度不統一；3)機器安裝不合理，如給料器及清掃器等安裝有偏差；4)設計機器時未設計皮帶機防跑偏裝置；5)皮帶機膠帶損壞嚴重，未及時檢查修理；6)皮帶機裝置時高度設計不合理，且試運行時間短。人為原因：1)缺乏?？迫瞬牛瑢?duì)其裝置進行定期檢查修理；2)缺乏對員工的培訓，導致員工發現問題緩慢；3)不注重對裝置的保養；4)員工缺乏穩定意識，導致穩定事故發生。
